Welche Ausführung brauche ich?
Hier finden Sie Hinweise zu den Ausführungen der Pumpen. Wenn Sie eine Pumpe bestellen wollen und sich nicht sicher sind welche Ausführung Sie brauchen, setzen sie sich bitte telefonisch mit uns in Verbindung. Nachfolgen finden Sie ein paar Hinweise die ihnen schon weiterhelfen können.


Antriebseite - Rechts oder Links?

Bei unseren Pumpen kann man sich aussuchen, auf welcher Seite die Sie angetrieben werden soll. Die Standardversionen haben den Antrieb immer auf der rechten Seite.

Antriebsseite rechts Antriebsseite links


Getriebepositionen

Bei Pumpen, die mit einem Getriebe ausgestattet sind, kann das Getriebe in verschiedenen Positionen montiert werden. In dem Beispiel unten sehen Sie die Positionen 1, 2, 3 und 4. Das "D" steht dabei für destra (rechts) und das "S" steht für sinistra (links).

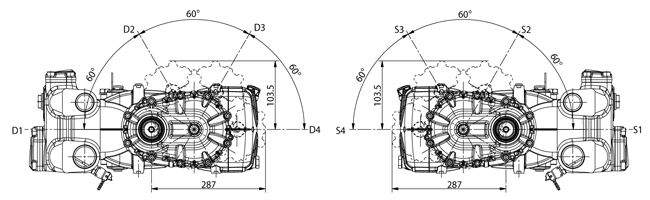

Getriebepositionen bei den Serien KE, KT, KF, HF, VFH, KS, HS, VKH

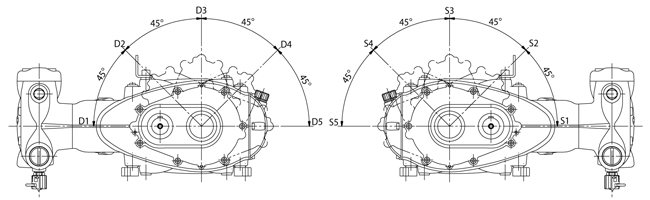

Getriebepositionen bei den Serien MW, SM, MK, MF, MKS


Welchen Positionen möglich sind, entnehmen Sie dem Datenblatt der entsprechenden Pumpe


Antriebsvarianten?

Wie soll die Pumpe angetrieben werden? Je nach Bedarf stehen verschiedene Ausführungen zur Auswahl. Welche Varianten für die einzelnen Serien zur Verfügung steht, finden Sie in den Einzelseiten unter dem Menüpunkt Antriebsvarianten.

Freies Wellenende
für den Antrieb über Kupplung, Kardanwelle oder Keilriemenscheibe

Flansch
für eine feste Verbindung zu dem Motor kann die Pumpe mit einem Flansch ausgestattet werden. An diesem lässt sich eine Kupplungsglocke als Verbindungsstück zwischen Pumpe und Motor montieren.

Hohlwelle (für Hydraulikmotor)
Bei dieser Variante wird der Hydraulikmotor ohne Kupplung in die Pumpe gesteckt. Die Platz- und Gewichtseinsparung ist vor allem beim Einbau in Fahrzeugen ein großer Vorteil.



Welche Ausführung
brauche ich
Getriebeöl
