Einstellung:
|
pneumatisch, 3/2 Wege Funktion
|
| Grundstellung: |
Druckluft AUS = Arbeitsdruck AUS
|
| Einbaulage: |
senkrecht oder waagerecht
|
| Anschlussgrößen: |
|
Zulauf:
|
iG 1“ |
| Druckanschluss: |
iG 1“ |
| Bypass: |
iG 1½“ (90° Bogen: iG1“) |
| Abflussleitung min.: |
DN 40 |
| Druckluftanschluss: |
iG ¼“ |
| Luftverbrauch min.: |
28 l/min bei 6 bar |
| Membranzylinder: |
Aluminium, eloxiert |
|
Gehäuse:
|
Edelstahlguss |
|
| Funktion: |
| • |

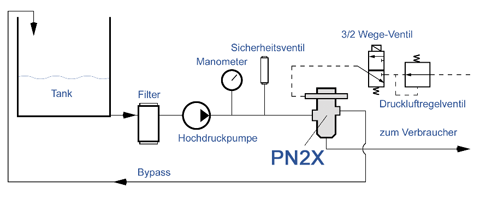

Der Arbeitsdruck wird mittels Druckluftregelventil gegen den Förderstrom eingestellt. |
| • |
Das Überströmwasser wird über den By-Pass abgeführt. |
| • |
Der eingestellt Arbeitsdruck kann über eine 3/2 Wege Druckluftventil EIN / AUS geschaltet werden. |
| • |
Das System ist gegen Überdruck gesichert. |
|
| Gewicht: |
10 kg |
Ausführungen
|
| Modell |
Arbeitsdruck |
Durchfluss |
Teile Nr. |
| max. [bar] |
max. [l/min] |
| PN2X |
500 |
300 |
M40501161 |
| PN2X9 |
500 |
230 |
M40501162 |
|
|
|

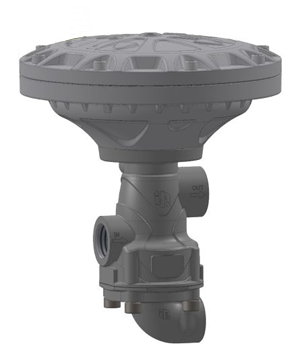

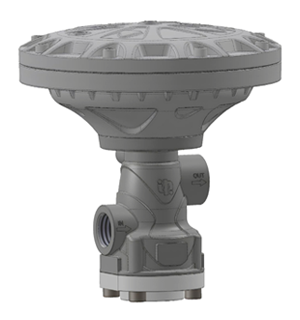

PN2X
PN2X9

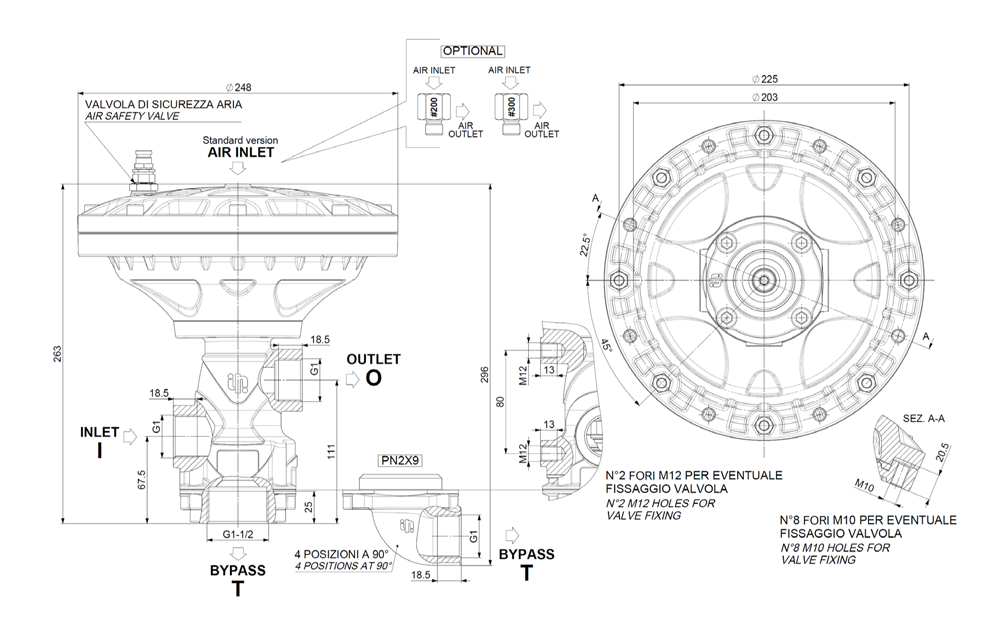

Bypass mit 90° Bogen |
